mineNAS最新志强E3系列机型上市，四核心性能出众，ESXI虚拟化NAS服务器新宠

小蜗牛

mineNAS（vitas维塔斯公司出品）自上市以来得到广大客户的亲睐和一致好评，不凡的设计和做工再加上优秀的硬件配置，成为微塔服务器产品中的一匹黑马。
目前产品 推出了多种配置套餐可供用户选择，包括了集娱乐和NAS应用的 i5 7400T系列 和 更服务器专业化的 E3-1230 V6/ E3-1235LV5 /E3-1260V5以及E5系列
多平台可选和升级灵活性都满足了各种需求的用户群体。
一度热门的机型HPE ProLiant MicroServer Gen8、Gen10 被大家熟知，从GEN8的1155的老平台虽可以CPU升级 但还是受限于那个1155的老平台，GEN10产品虽然接口丰富了 但又限制了升级，也让很多客户不知如何选择。mineNAS的出现完全颠覆了其它机型的限制升级的做法，借助台湾工厂为其代工的高标准机箱+高性能主板 让升级变得游刃有余！
下面今天给大家带来的是一款低功耗四核心志强CPU机型，它性价比高兼顾NAS、ESXI虚拟化、WEB服务、企业办公等各种应用。
重要的是它只有25W的功耗，四核心睿频3.0Ghz 、最大支持32G DDR4 ECC内存、双千兆网口并带有强大的IPMI远程控制，不但节省了开支并提供了丰富的应用支持。
购买链接 ：https://item.taobao.com/item.htm?id=523041473305

外观稳重 时尚大气，给人一种深不可测的神秘感！


mineNAS 目前是微塔服务器性能各方面都很出众的机型。


秀气小巧的外形即便摆放在客厅 也很大方得体。


侧面


侧面

侧面

打开面板 看到 做工依然用料扎实 设计很合理。

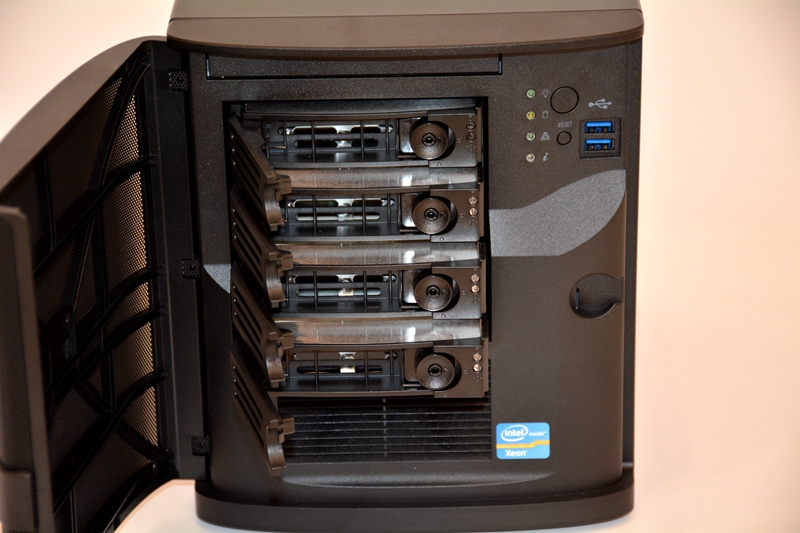

前面 4个热插拔 3.5盘位，2个前置USB 3.0 接口


后侧面

后部接口： 千兆网卡X 2，IPMI远程控制网卡 X1  , USB3.0 X 4， USB 2.0 X 2，VGA X1 ,COM X1



很多朋友一定很想知道和正在热销的Gen10对比 会是怎么样。以下是两款机型的功耗、噪声、温度参数对比。
Gen10 为四核版X3421  售价：5188元，mineNAS为E3-1235LV5版  售价：3650元


mineNAS和Gen10  X3421四核版  功耗对比，结果是mineNAS 更节能！



这个是大家最关注的问题，两个机型 噪声值对比，结果mineNAS 噪音更低，注意此对比机型是采用了风扇式主动散热器，如果换成纯铜被动散热器 我想它的噪音值更优秀了。所以在目前微塔服务器产品中没有比它更静音的，mineNAS排除硬盘影响下离开机器一米距离是听不到声音的。


散热情况，两个机型对比依然是mineNAS热量更小，温度越低服务器工作就会更稳定！



打开机型盖  内部展现出来，机箱板材都是采用进口材质和HP的GEN8 GEN10系列相同材质。



搭配的是一款 来自永擎的E3C232D2I主板，该主板支持最新的V5 V6平台CPU。
也为我们今后升级打造了很好的基础。


这台展示机采用了纯铜被动式散热器，你如果对静音追求极致可以选这个散热器（免费两种散热器可选），该机型会还会标配一款超静音主动式风扇散热器。

mineNAS为了满足客户更好的需求  从不会在配置上吝啬！

风扇主动式散热  主板全貌  也是超静音的哟



纯铜被动式散热器 全貌


顶部一个 2.5盘位  可以安装SSD硬盘。

背部一个来自台湾ADDA的风扇 12CM  静音并且有效提供散热。

来自全球专业服务器电源制作商  全汉250W 80铜牌电源，为服务器稳定不间断工作提供了基础。



开机自检界面


按F2 进去BIOS

硬件信息





默认是AHCI模式 根据自己需要可以改成RAID模式 最后保存退出即可

开机页面 出现这个界面时按CTRL+I 键进入RAID设置页面


先新建一组RAID

支持RAID0  1   5  10 根据自己需要选择模式

最后保存退出 即可


利用服务器自带的IPMI控制网口 登录控制页面 默认账号密码 admin  admin


打开远程控制台



IPMI 是很强大的服务器控制硬件系统  可以远程安装操作系统  监控硬件温度和电压，系统重启开机等各种应用。


利用控制台 我们来安装系统


选择 我们下载好的 系统ISO文件

点击 开始加载


提示加载成功


稍等一会 可以看到系统自动执行安装界面







一直根据界面提示 一路安装顺利完成

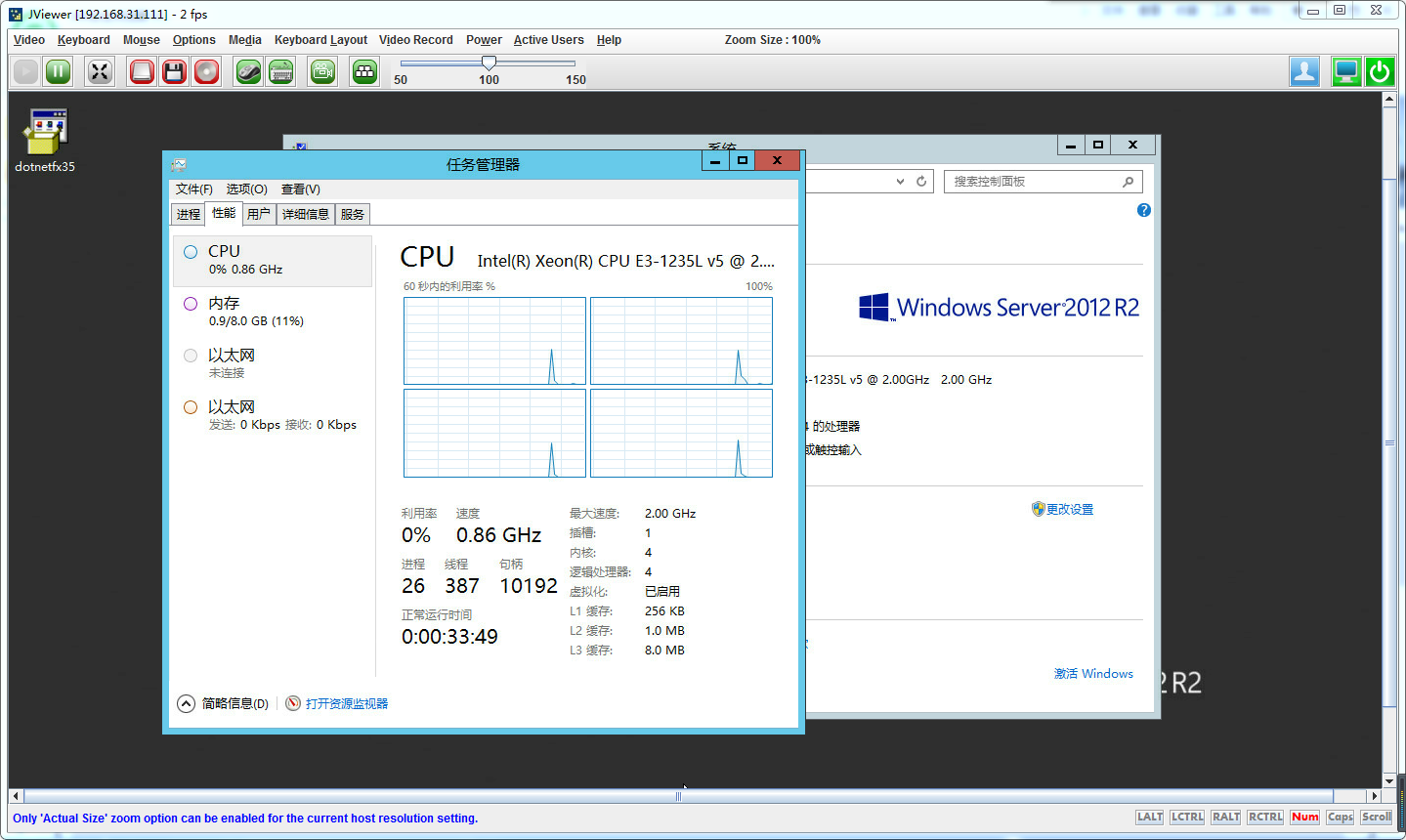

可以看到 CPU和内存信息  E3-1235L V5   8G内存

4核心  最大可以睿频到3.0GHZ  CPU表现良好

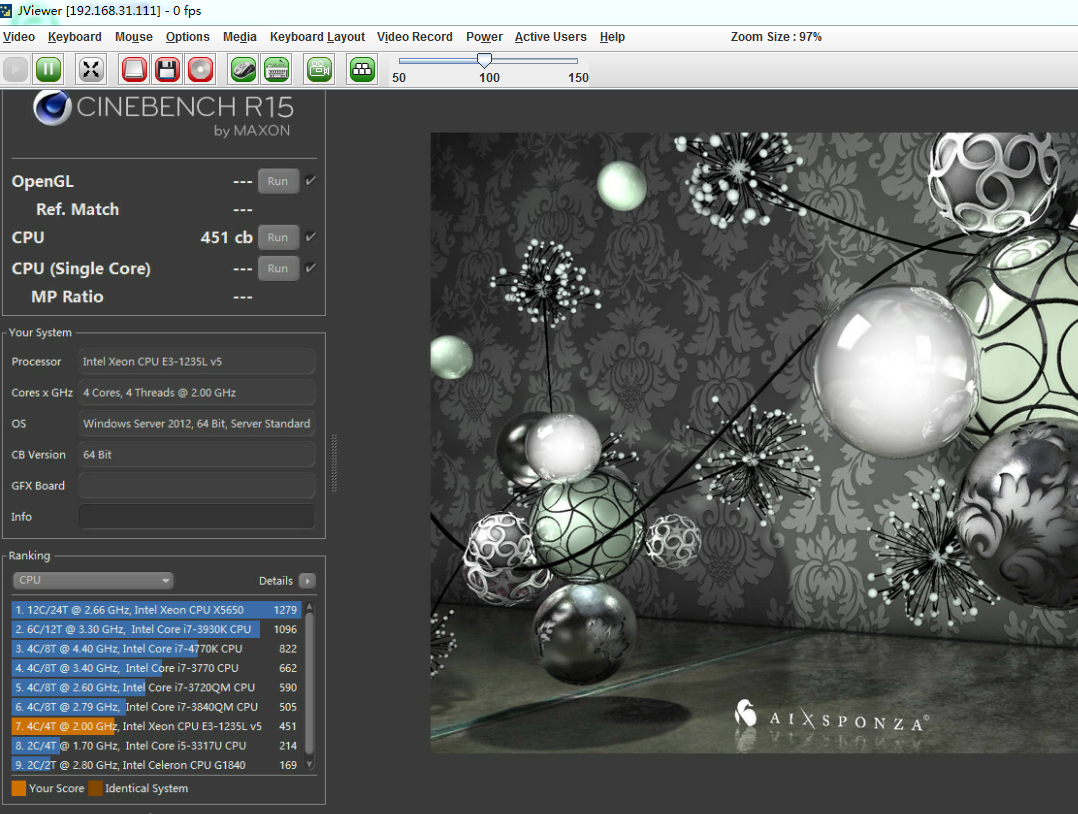

我们也跑分来看下 这个只有25W功耗的CPU 表现到底如何。

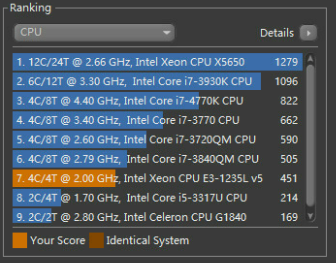

可以看到最后成绩 451分   仅次于I7的 8线程CPU  可以说性能表现不错，性能完全碾压四核的GEN10的 X3421 CPU

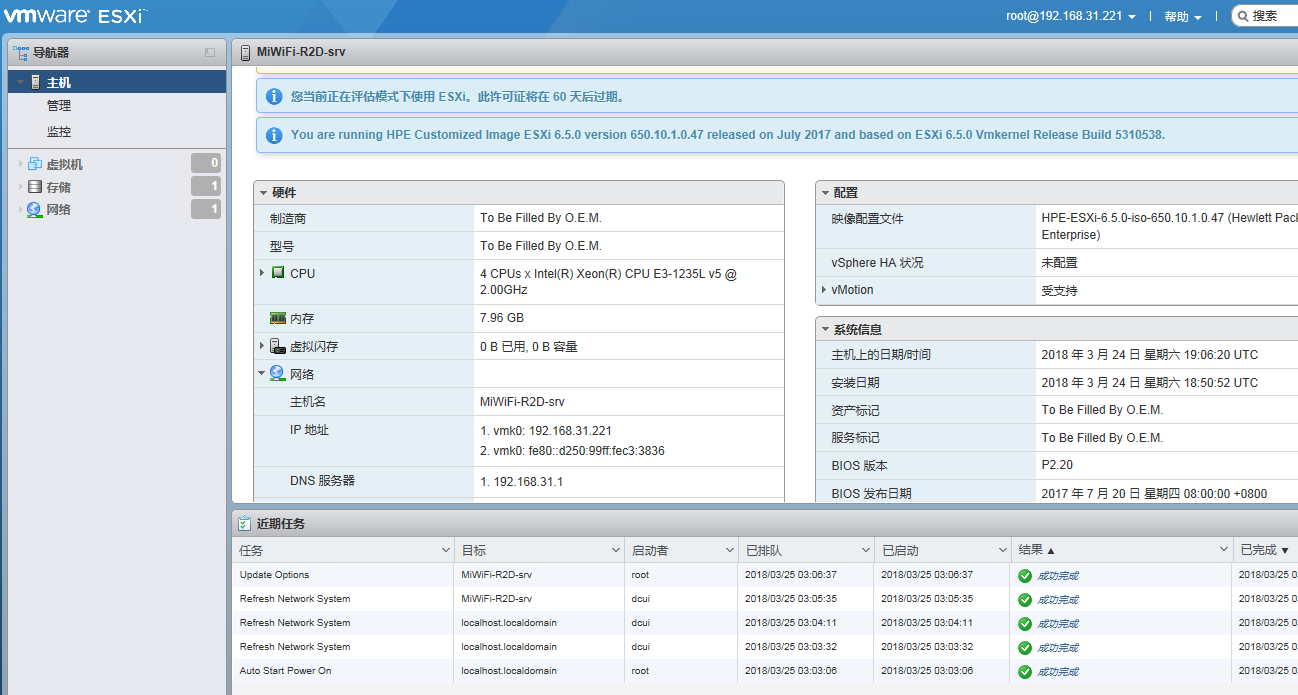

mineNAS也可以支持ESXI 6.5 系统

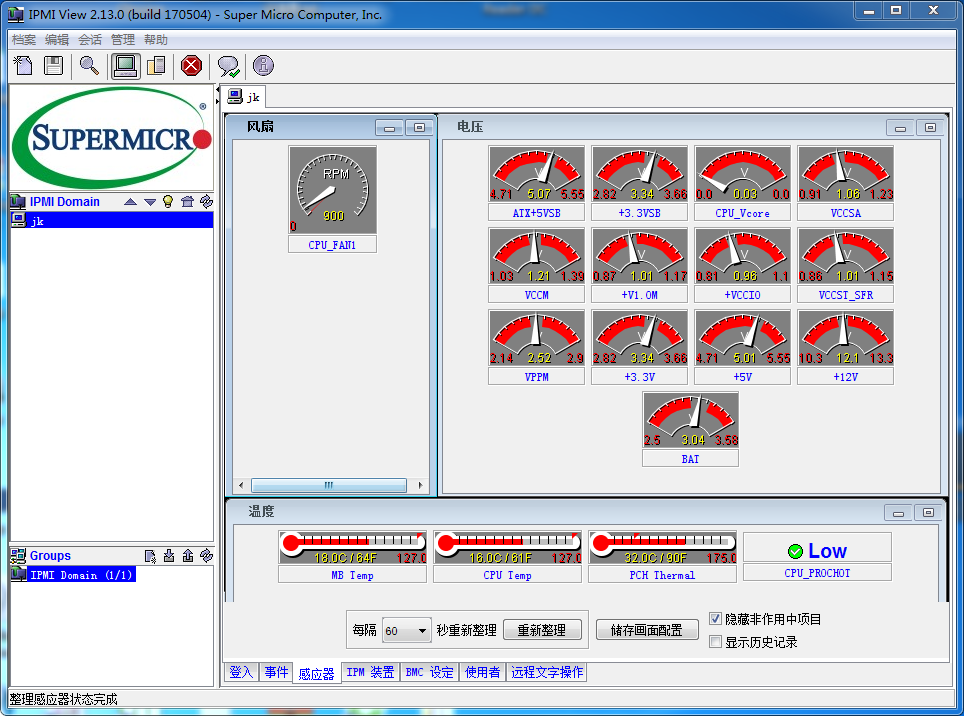

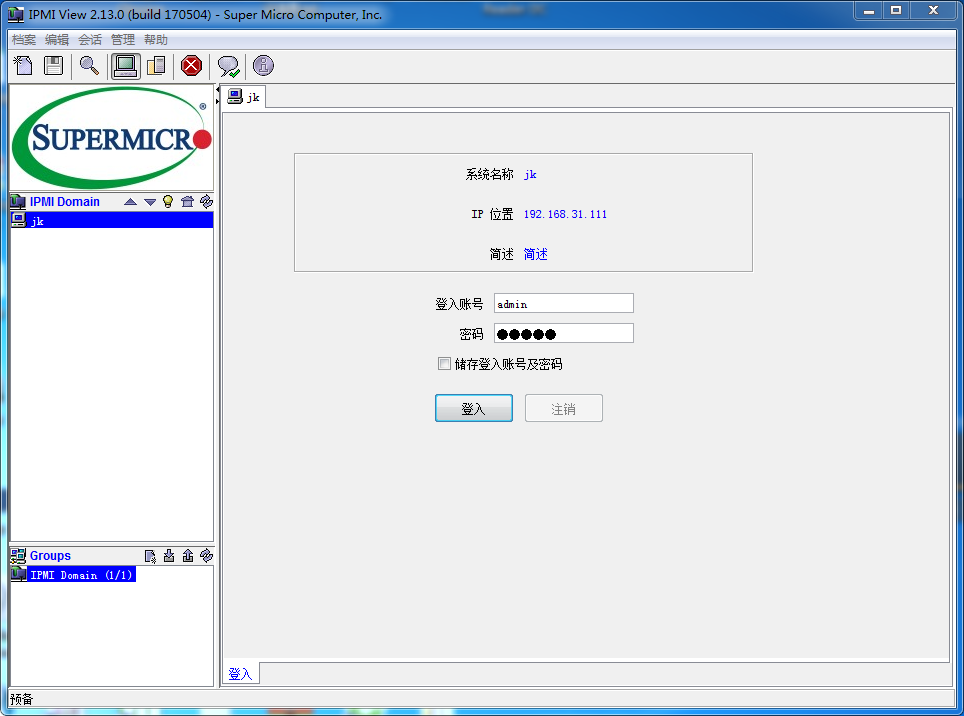

利用IPMI的客户端软件 可以批量管理服务器  可以监控硬盘温度和远程重启 开机等操作。

主板规格

主板物理信息
型式	- Mini ITX
尺寸	- 6.7'' x 6.7'' (17.02 cm x17.02 cm)
处理器系统
CPU	- Intel® Xeon® E3-1200 v5/v6 Series Processors *BIOS version 2.0 or above is required for v4 series
芯片组	- Intel® C232
系统内存
容量	- 2 x DDR4 DIMM slots
类型	- Dual Channel DDR4 memory technology - Supports DDR4 2400*/2133/1866/1600 ECC UDIMM memory - Max. capacity of system memory:32 GB *Only E3-1200 v6 CPUs can support DDR4 2400
每个DIMM支持的 DIMM 尺寸	- ECC UDIMM : 16GB, 8GB, 4GB
电压	- 1.2V
扩展插槽
PCIe 3.0 x 16	- 1 slot
存储
SATA 控制器	- C232: 6x SATA3 6Gb/s (SATA0 share with M.2 connector), support RAID 0, 1, 5, 10
以太网
接口	- 1000 /100 /10 Mbps
网络控制器	- 2 x RJ45 GLAN by Intel® i210+Intel® i219 - Supports Wake-On-LAN - Supports Energy Efficient Ethernet 802.3az - Supports Dual LAN with Teaming function - Supports PXE - LAN1 supports NCSI
管理功能
BMC 控制器	- ASPEED AST2400
IPMI 独立 GLAN	- 1 x Realtek RTL8211E for dedicated management GLAN
功能	- Watch Dog - NMI
显示
控制器	- ASPEED AST2400
显存	- DDR3 256MB (ASPEED)
后侧面板 I/O 接口
VGA 接口	- 1 x D-Sub(From ASPEED AST2400)
USB 2.0 接口	- 2
USB 3.0 接口	- 4
网络接口	- RJ45: 2x GLAN(by Intel® i210+Intel® i219) - LAN Ports with LED (ACT/LINK LED and SPEED LED)
Dedicate LAN	- RT8211E - 1 x RJ45 Dedicated IPMI LAN port
串口	- 1 (COM1)
内置接口
M.2	- 1
辅助面板接头	- 1 (include chassis intrusion, location button & LED, front LAN LED, event log LED)
TR1 接口	- 1
TPM 接口	- 1
IPMB 接口	- 1
风扇接口	- 3(CPU/Front/Rear)
ATX 电源	- 1x (24-pin) + 1x (4-pin)
USB 3.0 连接头	- 1 (2 ports)
A 型 USB 2.0 连接头	- 1
PSU SMB Header	- 1
NMI 按钮	- 1
扬声器	- 1
SGPIO Header	- 2
PECI	- 1
PMBUS Mode Jumpers	- 3
SMBUS from BMC	-1
ME/SPS Recovery	- 1
Clear CMOS	- 1 (short pin)
系统 BIOS
BIOS 类型	- 128Mb AMI UEFI Legal BIOS
BIOS 功能	- Plug and Play (PnP) - ACPI 2.0 Compliance Wake Up Events - SMBIOS 2.8.0 Support - ASRock Rack Instant Flash
硬件监控
温度	- CPU/PCH Temperature Sensing - MB/Card side/TR1 Temperature Sensing
风扇	- CPU/Rear/Front Fan Tachometer - CPU Quiet Fan (Allow Chassis Fan Speed Auto-Adjust by CPU Temperature) - CPU/Rear/Front Fan Multi-Speed Control
电压	- Voltage Monitoring: +12V, +5V, +3.3V, CPU Vcore, VCCSA, VCCM, V1.0M, VCCIO, VCCST_SFR, VPPM, +BAT, 3VSB, ATX+5VSB
支持操作系统
操作系统	Microsoft® Windows® - Server 2008 R2 (64 bit) - Server 2012 (64 bit) - Server 2012 R2 (64 bit) - Server 2016 (64 bit) Linux - RedHat Enterprise Linux Server 6.6 (64 bit) / 7.0 (64 bit) - SUSE Enterprise Linux Server 11 SP3 (64 bit) / 12.0 (64 bit) - Ubuntu 15.04 (64 bit) / 15.10 (64 bit)
使用环境
温度	Operation temperature Range: 10°C ~ 35°C / Non operation temperature: -40°C ~ 70°C

以下是该平台的CPU 支持列表

插槽	加载	编号	核心	频率	缓存	Power	起始 BIOS
1151	Xeon	E3-1280 v6(B0)	Kaby Lake	3.9GHz	8MB	72W	P2.10
1151	Xeon	E3-1280 v6(B0)	Kaby Lake	3.9GHz	6MB	72W	P2.10
1151	Xeon	E3-1275 v6(B0)	Kaby Lake	3.8GHz	8MB	73W	P2.10
1151	Xeon	E3-1275 v6(B0)	Kaby Lake	3.8GHz	6MB	73W	P2.10
1151	Xeon	E3-1270 v6(B0)	Kaby Lake	3.8GHz	8MB	72W	P2.10
1151	Xeon	E3-1270 v6(B0)	Kaby Lake	3.8GHz	6MB	72W	P2.10
1151	Xeon	E3-1245 v6(B0)	Kaby Lake	3.7GHz	8MB	73W	P2.10
1151	Xeon	E3-1245 v6(B0)	Kaby Lake	3.7GHz	6MB	73W	P2.10
1151	Xeon	E3-1240 v6(B0)	Kaby Lake	3.7GHz	8MB	72W	P2.10
1151	Xeon	E3-1240 v6(B0)	Kaby Lake	3.7GHz	6MB	72W	P2.10
1151	Xeon	E3-1230 v6(B0)	Kaby Lake	3.5GHz	8MB	72W	P2.10
1151	Xeon	E3-1230 v6(B0)	Kaby Lake	3.5GHz	6MB	72W	P2.10
1151	Xeon	E3-1225 v6(B0)	Kaby Lake	3.3GHz	8MB	73W	P2.10
1151	Xeon	E3-1225 v6(B0)	Kaby Lake	3.3GHz	6MB	73W	P2.10
1151	Xeon	E3-1220 v6(B0)	Kaby Lake	3.0GHz	8MB	72W	P2.10
1151	Xeon	E3-1220 v6(B0)	Kaby Lake	3.0GHz	6MB	72W	P2.10
1151	Xeon	E3-1280 v5(R0)	Skylake S	3.7GHz	8MB	80W	All
1151	Xeon	E3-1275 v5(R0)	Skylake S	3.6GHz	8MB	80W	All
1151	Xeon	E3-1270 v5(R0)	Skylake S	3.6GHz	8MB	80W	All
1151	Xeon	E3-1260L v5(R0)	Skylake S	2.9GHz	8MB	45W	All
1151	Xeon	E3-1245 v5(R0)	Skylake S	3.5GHz	8MB	80W	All
1151	Xeon	E3-1240 v5(R0)	Skylake S	3.5GHz	8MB	80W	All
1151	Xeon	E3-1240L v5(R0)	Skylake S	2.1GHz	8MB	25W	All
1151	Xeon	E3-1235L v5(R0)	Skylake S	2.0GHz	8MB	25W	All
1151	Xeon	E3-1225 v5(R0)	Skylake S	3.3GHz	8MB	80W	All
1151	Xeon	E3-1230 v5(R0)	Skylake S	3.4GHz	8MB	80W	All
1151	Xeon	E3-1220 v5(R0)	Skylake S	3.0GHz	8MB	80W	All
1151	Core i3	i3-7350K(S0)	Kaby Lake	4.2GHz	4MB	60W	P2.10
1151	Core i3	i3-7320(S0)	Kaby Lake	4.1GHz	4MB	51W	P2.10
1151	Core i3	i3-7300(S0)	Kaby Lake	4.0GHz	4MB	51W	P2.10
1151	Core i3	i3-7300T(S0)	Kaby Lake	3.5GHz	4MB	35W	P2.10
1151	Core i3	i3-7100(S0)	Kaby Lake	3.9GHz	3MB	51W	P2.10
1151	Core i3	i3-7100T(S0)	Kaby Lake	3.4GHz	3MB	35W	P2.10
1151	Core i3	i3-6320(S0)	Skylake S	3.9GHz	4MB	51W	All
1151	Core i3	i3-6300(S0)	Skylake S	3.8GHz	4MB	51W	All
1151	Core i3	i3-6300T(S0)	Skylake S	3.3GHz	4MB	35W	All
1151	Core i3	i3-6100(S0)	Skylake S	3.7GHz	3MB	51W	All
1151	Core i3	i3-6100T(S0)	Skylake S	3.2GHz	3MB	35W	All
1151	Core i3	i3-6098P (R0)	Skylake S	3.6GHz	3MB	54W	All
1151	Pentium	G4600T(S0)	Kaby Lake	3.0GHz	3MB	35W	P2.10
1151	Pentium	G4560(B0)	Kaby Lake	3.5GHz	3MB	54W	P2.10
1151	Pentium	G4560T(S0)	Kaby Lake	2.9GHz	3MB	35W	P2.10
1151	Pentium	G4620(S0)	Kaby Lake	3.7GHz	3MB	51W	P2.10
1151	Pentium	G4600(S0)	Kaby Lake	3.6GHz	3MB	51W	P2.10
1151	Pentium	G4520(S0)	Skylake S	3.6GHz	3MB	47W	All
1151	Pentium	G4500(S0)	Skylake S	3.5GHz	3MB	47W	All
1151	Pentium	G4500T(S0)	Skylake S	3.0GHz	3MB	35W	All
1151	Pentium	G4400(S0)	Skylake S	3.3GHz	3MB	47W	All
1151	Pentium	G4400T(S0)	Skylake S	2.9GHz	3MB	35W	All
1151	Celeron	G3950(S0)	Kaby Lake	3.0GHz	2MB	51W	P2.10
1151	Celeron	G3930(S0)	Kaby Lake	2.9GHz	2MB	51W	P2.10
1151	Celeron	G3930T(S0)	Kaby Lake	2.7GHz	2MB	35W	P2.10
1151	Celeron	G3920(S0)	Skylake S	2.9GHz	2MB	47W	All
1151	Celeron	G3900(S0)	Skylake S	2.8GHz	2MB	47W	All
1151	Celeron	G3900T(S0)	Skylake S	2.6GHz	2MB	35W	All
