HP的家庭服务器新品HPE MicroServer Gen10评测拆箱高清拆机图文详评

[复制链接]

该用户从未签到

21

主题

25

帖子

334

积分

尊贵VIP会员

积分
334
发表于 2017-9-23 15:06:13 | 显示全部楼层 |阅读模式
JK全球购期待已久的GEN10 终于到货了,现在抽出时间给大家做个拆机详评.
现在拿到的是标配机型AMD X3216.8G内存 版本
我想大家看上的就是它HP品质的做工、CPU的15W超低功耗和超静音优势,另外可支持4K视频播放,无论作为家庭NAS机或者HTPC都是不错的选择。
和GEN8一样做工用料都很不错,如果是想虚拟化和更高性能的需求当然GEN8的优势会更明显于GEN10,两个产品定位不同,GEN8更适合商业用途和虚拟化,GEN10适合家用HTPC和NAS。
目前已确定的支持,黑群晖6.1系统,win7,win10,win2012,win2016.CentOS 7等.

经测试回答大家关注的两个问题,1.4K高清硬解 没问题   2.DP转HDMI 有声音和图像

全新正品HPE MicroServer Gen10购买入口 JK全球购店铺 https://item.taobao.com/item.htm?id=557314394625 DSC_9069.JPG

外包装箱整齐厚实。



两个泡沫支撑很安全
和GEN8一样 标配两个欧标电源线
继续拆箱,原装包装膜没有动过。
GEN10前面板外观和GEN8区别很是挺大,电源开关和USB都设计在了下方。


外观做工用料扎实,时尚大气。

前面板带锁 可防止面板打开保护硬盘不被误操作。
打开前面板后的样子

轻松就可以拿掉前面板
整机最美观的部分
去掉前面板后 可以看到4个3.5寸盘位


注意上面那一排螺丝 是用来装在硬盘上面然后把硬盘推入盘位
4个硬盘SATA接口

前置的2个USB3.0接口
机器后部全景
2个千兆网卡   2个USB3.0, 1个VGA
2个.USB2.0    2个DP接口   2个PCIE扩展口

电源风扇出风口



我们先拆掉后面的2个蓝色螺丝
然后再拆掉托盘上的一个T5螺丝
拆掉机盖后 侧面

台达200W电源 足够我们使用。

主板部分
内存的另一侧,蓝色部分就是前面板的控制锁

顶部光驱位(我们可以在这个位置增加SSD硬盘)
拆掉内存后
依然是镁光的内存 8G
现在就可以轻松拉出托盘了
主板正面全景照
主板侧面

可看到一个SATA5的接口(可用来在光驱位改装一个SSD硬盘),一个SAS数据线接口,一个TPM接口

两个PCIE接口 1个 X8  1个 X1

铝制CPU散热器(CPU是焊接到主板上的 所以CPU不可自行升级)

2个USB 3.0接口
LED指示灯和电源开关
内置的USB2.0接口


Broadcom 5720双千兆网卡控制器


12CM背部散热风扇 对比GEN8的它缺少了防护罩
硬盘安装螺丝
插入硬盘位推入
硬盘装到位后的样子

这个GEN10的细节处理的不错,在前面板上增加了防尘网。
机器底部的标签,可以看到产地是中国,但我们还是要从遥远的德国采购,因为价格还是会远远低于国内

开机自检页面  需要40秒左右
黑群晖引导盘运行后

插入黑群晖引导盘 开机后安装顺利
安装完成
黑群晖6.1 登录页面
CPU是受系统影响 只能显示是这个型号,内存显示8G。


网卡 显示千兆
开始安装套件

多任务下  CPU依然占用不高 QQ图片20170923155406.png
想知道这颗X3216 CPU性能的 请看这个对比参数图

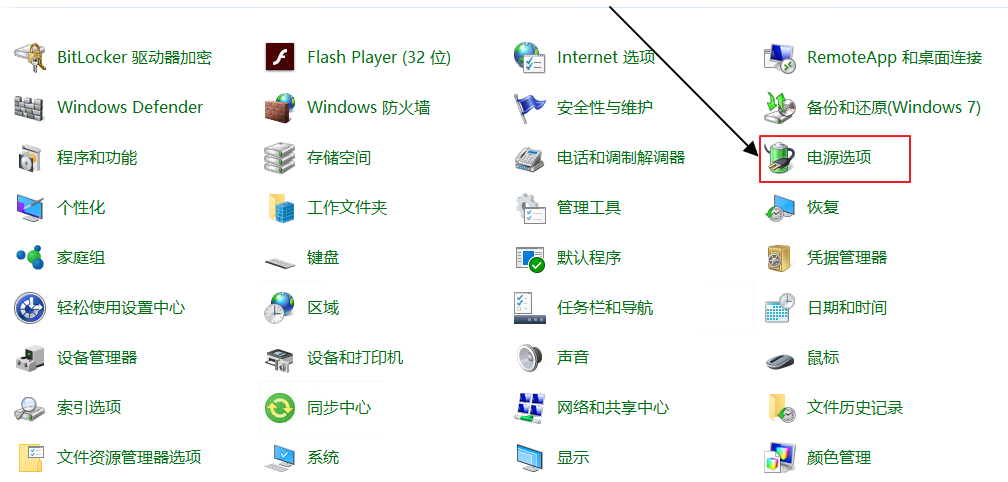

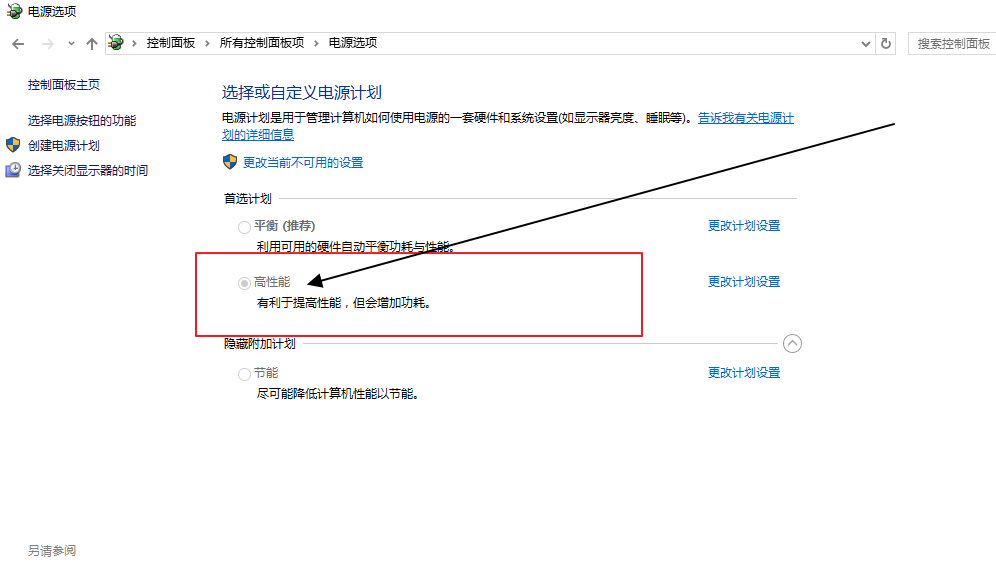

大家都知道X3216是AMD的超低功耗CPU,15W的功率自然也会性能上不如高功耗CPU,但是它给我的印象比预期要好很多,性能来说超越了J4205的四核CPU,相信大家常看到他CPU爱跑到100%,这个其实是最正常不过的了。它的主频1.6要睿频到3.0是个很大的跨度,所以在电源平衡状态更容易看到CPU瞬间满载的情况,当然我们为了提高CPU性能,可以在控制面板 电源选项里面 把它设置成性能模式,这样会让CPU工作在高频状态,性能也会很大幅度提升不少。

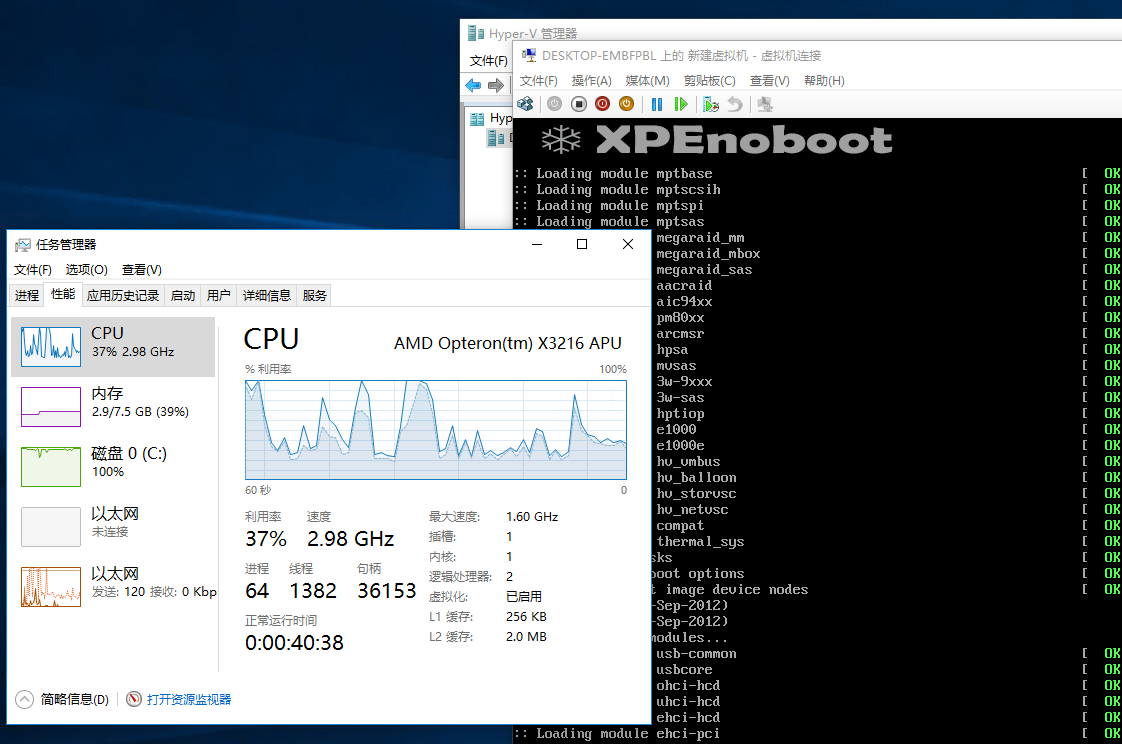

这是开启WIN10 虚拟机+群晖系统运行后的 CPU表现,还可以的。

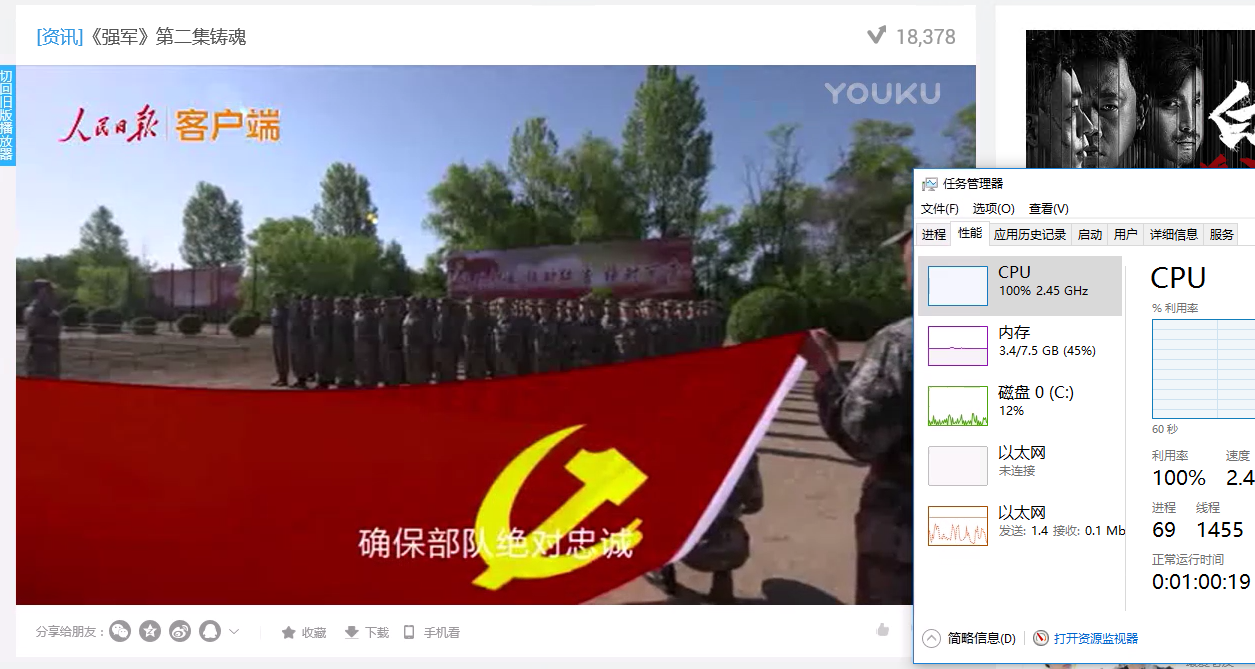

它运行着群晖系统  同时在WIN10看视频是流畅的,可看到CPU这时满载了,当然对于这款超低功耗CPU 有现在这样的性能表现已经很不错了。


总结,GEN10依自己的品牌优势在2千多元价格市场目前很难得的,微塔服务器目前HP MicroServer Gen10 、MineNAS、HP MicroServer Gen8 三足鼎立都是目前市场优秀的产品可满足不同用户需求。









































回复

使用道具 举报

  • TA的每日心情
    难过
    2017-9-5 01:34
  • 签到天数: 2 天

    [LV.1]初来乍到

    2

    主题

    48

    帖子

    2812

    积分

    尊贵VIP会员

    积分
    2812
    发表于 2017-9-25 00:35:46 | 显示全部楼层
    来一波实际功耗测试
    回复 支持 反对

    使用道具 举报

  • TA的每日心情
    开心
    2016-12-1 09:44
  • 签到天数: 2 天

    [LV.1]初来乍到

    11

    主题

    64

    帖子

    4620

    积分

    VIP会员

    Rank: 8Rank: 8

    积分
    4620
    发表于 2017-10-2 17:33:28 | 显示全部楼层
    GEN10做为低功耗机箱  设计的很不错了,很符合家庭服务器的定位!
    回复 支持 反对

    使用道具 举报

    该用户从未签到

    0

    主题

    3

    帖子

    102

    积分

    注册会员

    Rank: 2

    积分
    102
    发表于 2017-10-10 11:10:40 | 显示全部楼层
    gen10 win2016server DP转HDMI 电视一直整不出声音来。求解救!!
    回复 支持 反对

    使用道具 举报

    该用户从未签到

    0

    主题

    6

    帖子

    86

    积分

    注册会员

    Rank: 2

    积分
    86
    发表于 2017-10-20 16:08:56 | 显示全部楼层
    happyangel888 发表于 2017-10-10 11:10
    gen10 win2016server DP转HDMI 电视一直整不出声音来。求解救!!

    要同时设置电脑和电视的音源输出和输入吧
    回复 支持 反对

    使用道具 举报

    该用户从未签到

    1

    主题

    5

    帖子

    61

    积分

    尊贵VIP会员

    积分
    61
    发表于 2017-11-10 16:39:57 | 显示全部楼层
    感觉g10好丑
    回复 支持 反对

    使用道具 举报

    该用户从未签到

    2

    主题

    18

    帖子

    63

    积分

    注册会员

    Rank: 2

    积分
    63
    发表于 2017-11-26 12:07:01 | 显示全部楼层
    另外一个电源线干啥用的?
    回复 支持 反对

    使用道具 举报

    该用户从未签到

    0

    主题

    4

    帖子

    4025

    积分

    VIP会员

    Rank: 8Rank: 8

    积分
    4025
    发表于 2017-12-27 21:00:28 | 显示全部楼层
    很不错 !!!!!
    回复 支持 反对

    使用道具 举报

    该用户从未签到

    0

    主题

    4

    帖子

    10

    积分

    新手上路

    Rank: 1

    积分
    10
    发表于 2018-11-8 15:41:31 | 显示全部楼层
    可以黑裙6.2不
    回复 支持 反对

    使用道具 举报

  • TA的每日心情
    开心
    2019-3-17 21:24
  • 签到天数: 1 天

    [LV.1]初来乍到

    0

    主题

    9

    帖子

    59

    积分

    注册会员

    Rank: 2

    积分
    59
    发表于 2019-3-18 17:07:21 | 显示全部楼层
    非常好的拆机图。
