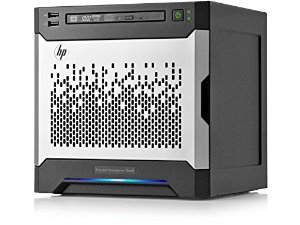

至今火爆全球的高性价比服务器 惠普前两年宣布推出新的Proliant MicroServer Gen8服务器，面向寻求“首台”服务器的中小企业。新的服务器特点是这款服务器小巧而安静，可以放到桌上，让企业员工能够随时随地访问集中存储的数据，通过数据共享来提高生产力并加强协作。惠普公司早在在2010年就推出了面向中小企业的紧凑型HP ProLiant MicroServer服务器，而发布的MicroServer Gen8只有之前的一半大小，更加的精致合理。 MicroServer Gen8服务器所面向的是少于10人的企业，为了降低管理难度，MicroServer Gen8集成了远程管理模块，并且硬盘、内存和PCI插槽提供了免工具设计。 MicroServer Gen8特性包括： • 通过HP iLO Management Engine (iLO4)和HP Intelligent Provisioning简化系统的安装、设置和维护。这两款产品嵌入在每台服务器中，包含可以立即部署的软件和预载入工具，便于简化管理。 • 通过HP Integrated Lights-Out (iLO) Essentials可随时随地远程管理服务器，以提高效率并降低运营成本。 • 通过HP Active Health持续监测可自动评估服务器，以确保最佳的健康和最低的能耗，并通过HP Smart Update加快应用更新，以提升服务器性能和提高稳定运行时间。 • 通过可选、可堆叠的HP PS810-8G托管交换机来提供集成、融合的服务器与网络基础设施解决方案。它可自动发现、监测和加速两个设备的连接性能。 HP渠道合作伙伴可通过HP MicroServer Gen8连接到业内首个全面的云服务门户网站HP Insight Online，为中小型企业提供全新的服务，同时也为渠道合作伙伴带来了营收的机会。 System features（系统规格） Processor family Intel® Celeron®; Intel® Pentium® Number of processors 1 Processor core available 2 Form factor (fully configured) Ultra Micro Tower Power supply type (1) 1 built-in power supply Multi-output Expansion slots (1) Maximum - For detail descriptions reference the QuickSpec Memory（内存） Memory, maximum 16GB Memory slots 2 DIMM slots; Maximum Memory type DDR3 UDIMM Storage（储存） Drive description (4) LFF SATA; Non-hot plug, depending on model Controller Cards（控制卡） Network controller 1Gb 332i Ethernet Adapter 2 Ports per controller; Applicable to all models Storage controller Smart Array B120i; Applicable to all models
GEN8的包装和附件也许并不想大家想象中的风格，非常的简单简约 硕大的包装箱着实吓了一跳，很难和MicroServer联想起来。  厚实的塑料泡沫减震包裹这主机和附件  说明书，安装手册，光盘，保修卡，电源线，没有了，就是这么简单  HP这次MicroServer GEN8的设计突破外观和体积的限制，小巧讨喜的外观让人眼前一亮而时尚的面板设计让人很难和冷冰冰的服务器联想起来  正面一览  打开活动面板，注意面板是类似磁铁的设计，盒盖时卡塔一声，准确无误  面板轻轻上提就可以轻松取出  硬盘仓位  SATA模组模块  前部附带一个T10/T15小型梅花扳手，GEN8主机所有螺丝都为该规格  扳手特写，如果用户手里没有专业工具，利用这个小附件，就可以完全拆解几乎所有部件  硬盘架特写  硬盘架面板标示  蜂窝状的通风口，保证散热效能   无处不在的T型梅花螺丝  安装好硬盘  复合型的电源按钮，包括reset  前置USB2.0接口两个  HP MicroServer Gen8标识  背部一览  USB2.0x2，USB3.0x2，1Gbps LANx2，VGA  GEN8特色之一的iLO专用LAN口（后续iLO详解中介绍）  PCIE半高位预留，220V输入口，蓝色手拧螺丝为机壳快拆（后续拆解篇详解）  主机很多这样设计的快拆件，对于模块化的快捷维护起到了相当重要的作用  PCIE位固定卡片  主机宽度22.9CM左右  主机深度24.5CM左右  主机高度23.2CM左右  到此为止主机主体介绍完毕，相信大家已经有了一个初步的了解，那么我们继续后面的拆解篇 拆解篇 首先要拆解主机外壳，拧松主机后的蓝色螺丝，然后拿住螺丝向后一拉，外壳松开，在垂直向上提取出外壳  去除外壳总揽  顶部  外壳镀锌板的厚度达到2mm，当然主机整体绝大部分也是相同材料，导致了GEN8相当沉甸甸  左侧电源规格，台达的DPS-150AB，3.3V 5V整体输出功率65W，整体140W，相信功率部分是足斤足量了  光驱位面板，按住后面的两个手柄一压，可以轻松取出  光驱位快拆固定卡片  预留的光驱供电，不过是软驱的小4PIN接口，需要一根转接SATA的线  顶部还预留了理线扣，非常贴心的设计  右侧硬盘笼边上的卡扣式前面板锁  SATA接线，电源线都包裹了蛇皮网，数据线目测为用料较好的镀银线，一般高端DIY经常用到  下面是拆除主机板部分，需要预先拔出几个接线接口，以免拆除时损伤连接线 硬盘的SAS接线，注意按下固定卡片  24PIN电源线  电源旁的3PIN连接线  右侧风扇4PIN接口  前置IO面板接线  以上接线拆除后，拉动后部的快拆片，主板架就轻松从主机取出  取出主板架以后，拧下四颗固定螺丝  IO区增加泡沫+铝箔材料来抑制辐射  主板一览  CPU供电MOS及散热片  取下CPU散热器后我们看到预置的是一颗Intel Pentium G2020T，来自IvyBridge构架的22nm处理器 核心频率2.5Ghz，TDP 35W，是一枚不错的节能高效处理器  主板搭载芯片组为Intel C204，查阅C204的规格，甚至可以支撑E3 1230高效能处理器 但是并不建议更换，原因后续详解  内存条预置了一条镁光的MT9JSF25672AZ 2GB容量  主板还搭载了一个MicroSD插槽，对于一些嵌入式系统，这是一个很好的扩展  HP iLO处理芯片，配合后部的iLO LAN实现iLO嵌入式系统的硬件支撑  这枚博通的BCM54616负责iLO LAN输出  iLO芯片旁的海力士H5TQ2G63DFR内存颗粒，容量为256MB，作为iLO芯片的缓存  东芝的THGBM4G5D1HBAIR，8GB闪存，估计是iLO固件储存  这枚博通的BCM5720A0KFBG负责了背部两个1Gbps LAN口  SMSC的USX2065-JZX，负责USB2.0 HUB和协控制器  主板背部还搭载了一枚常见的NEC D720201，负责USB3.0  网口背面的防静电弹片  下面拆解风扇，拧下背部四颗固定螺丝  这是一枚标准的12CM风扇  台达的AF1212SH，官方参数为： 双滚珠轴承，电压12V，电流0.8A，转速3400RPM，噪音46dBA，风量113CFM  金属罩也可以轻松拆除  压片设计结构  iLO介绍篇 HP的MicroServer GEN8系列的特色之一iLO，iLO全称是Integrated Light-Out，是基于iLO芯片的vxWorks嵌入式操作系统和iLO LAN口而实现的远端管理控制，通过远端管理服务器，虚拟化存取和控制等，实现了较为智能化的远端控制平台。首先网线连接iLO LAN口到你的交换机或者路由器，通过DHCP服务自动获取到IP 在客户端PC浏览器敲入IP地址，即可轻松访问到iLO Web Manage  许多第一次使用的用户并不知道初始的帐户密码，其实在主机上有个小吊牌，它不是礼品卡，更不是保修卡，是你的iLO初始帐户 iLO主界面，GEN8已经内置了iLO4最新版本  系统信息，可以快速的查阅主机各个部件的状况  风扇状态  温度监控，提供了一个3D虚拟图表，不过建议配合主机虚拟图会更加清晰明了  温度控制器列表  处理器信息  内存状态  网络状态，NIC为标准LAN口  固件信息  故障诊断  Remote Console远程控制台  启动设置  虚拟电源按钮配置  iLO网卡配置  标准网卡配置  固件升级  Adcanced License授权管理（这里吐槽一下，iLO中很多功能的开启需要高级授权，官方售价不菲）  用户管理  接入管理，SSH  使用PuTTy验证SSH登陆，可以快速了解系统指令  安全验证  因为时间关系，不可能对iLO每个细节面面俱到，要想更加详细了解软件特征部分的点击这里访问。 ODX卸载式传输 标准的复制操作是先读取服务器上的数据，经过缓冲，再写入另一个存储卷。ODX通过把整个业务流程卸载到存储阵列上并使用读取操作的标记，整个过程不用缓冲。这样可以缩短CPU周期。而Synology的DSM4.3开始，对于ODX开始支持，终端Windows Server 2012开始支持 http://www.synology.com/dsm/highlight_synology_virtualization_support.php?lang=chs |
